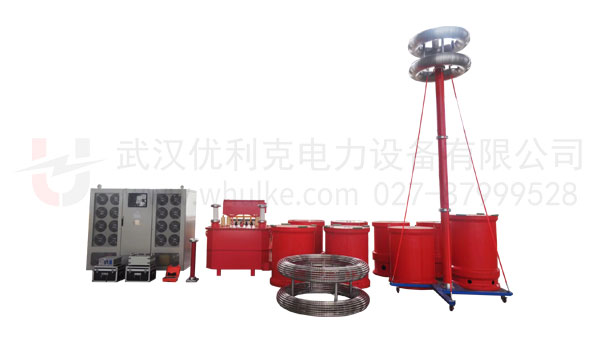

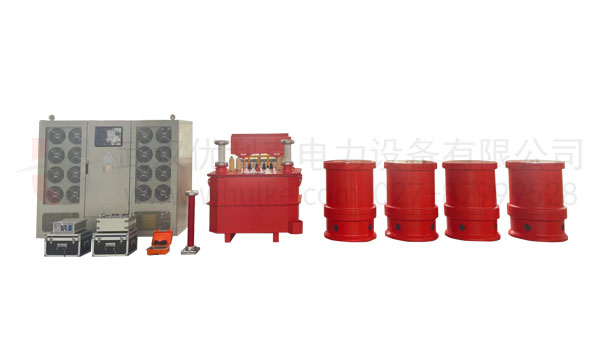

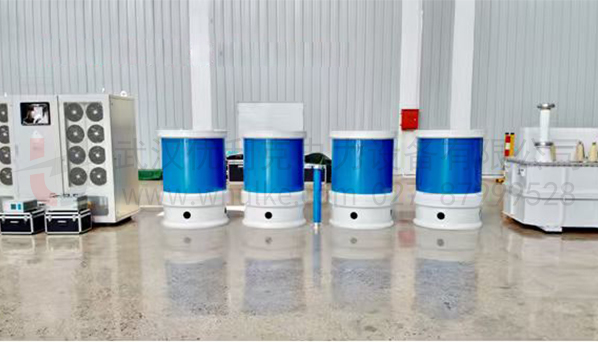

无局放变频串联谐振装置

系统主要适用范围

本试验系统采用正弦波高保真线性功率放大变频电源，达到无局放要求，变频电源输出波形为纯正正弦波，可满足以下试验要求。

220kV及以下电压等级电力变压器的局部放电、感应耐压试验；

系统使用的环境条件

周围空气温度

最高温度：                  40℃（使用）  50℃（储存）

最低温度：                  -10℃（使用） -20℃（储存）

最大日温差：                25K

日照强度：                  0.1W/cm2（风速0.5m/s）

最大风速：                  18.7m/s

海拔高度：                      ≤1000m；

环境月相对湿度(在20℃时)：      95%；

污秽等级：                      IV级（爬距：3.1cm/kV，按最高工作电压计）

地震烈度：                      7度

使用地点：                      户内外

无火灾及爆炸危险

不含有腐蚀金属和绝缘的气体存在

有一可靠接地点，接地电阻<0.5Ω

安装放置地点平坦，电抗器安装倾斜度不大于5°

系统技术规范

系统主要技术参数

1 )额定工作输入电源：380V±10% (三相)；50Hz；

2) 变频电源额定输出功率：300kW；

3) 额定输出容量：300kVA；

4) 额定输出电压：单相0～350V

5) 输出相数：单相

6) 频率可调范围：30Hz～300Hz，频率在设定范围内调节时，电压恒定输出

7) 输出频率分辨率：0.01Hz

8) 输出频率不稳定度：≤0.05％

9) 输出电压波形为正弦波：波形畸变率≤1.0％

10) 系统局部放电量：≤10pC

11) 系统工作时间：变压器局放试验时运行时间180min；绝缘水平： 1.2倍额定电压下耐压1min

12) 噪音水平：≤85dB

13) 品质因素： Q＞100（f=30Hz）

14) 变频电源容量：300kW（推挽线性放大式）

系统主要功能：

1)变频电源采用线性功放电路，完好正弦波输出，波形失真度小

2)具有电压自动稳定调整功能

3)安全可靠。本装置内集合了多种保护，包括：放电击穿保护、过电压、过电流整定保护、输出短路保护、开机零位保护、桥臂放大回路保护、功率曲线保护等。当任何一种保护出现时，装

置立即封锁试验电压输出，切断主回路电源，确保试验人员、被试品以及试验系统的安全

4)采用光纤方式传输高压测量信号，将高压和低压回路彻底隔离

5)自动/手动两种控制方式

6)320*240点液晶显示和多个旋转鼠标，提供了友好的人机界面，操作、接线简便快捷，真正做到“一看就会”

7)同步的电压，电流和频率显示

8)输出频率在30—300Hz范围内连续可调

9)输出电压0～350V范围内连续可调

10)具有谐振耐压试验功能

11)具有自动谐振频率查找功能，可设置多段自动扫频频率段

12)体积小、重量轻、搬运灵活、非常适合现场使用。

主要部件的技术规范及性能参数

无局放变频电源        WJF--300        1台

1、主要技术指标：

额定输入电源：三相380V±10%，50Hz交流电源

额定输出电压：单相0～350V交流

额定输出电流：0～857.1A

额定输出功率：300kW

输出频率：30～300 Hz连续可调

局部放电量：≤10pC

频率调节精度：0.01Hz

输出波形：标准正弦波，波形畸变率≤1%

输出电压不稳定度：≤1.0%

输出频率不稳定度：≤0.05%

噪音水平：≤85dB

冷却方式：强迫风冷

绝缘水平：输入、输出端子对地≥3kV/AC/1min

满负载下连续工作时间：≥3小时

允许温升：在额定负载下，连续工作3小时，出风口温升≤45K

  参考尺寸：1800*800*1800mm

  参考重量：1500kg

无局放激励变压器  WJB－300kVA/2×10kV/2×35kV/2×300V/2×350V/2×400V          1台

　　技术参数

1)低压绕组额定容量：300kVA

2)低压绕组额定电压：2×300V/2×350V/2×400V

3)低压绕组说明：双绕组，额定输入2×350V，每个绕组有300V、350V、400V抽头，可串并联使用

4)输入电流：857A

5)高压绕组额定容量：300kVA

6)高压绕组为双绕组，最高输出35kV，有10kV及35kV抽头

7)高压绕组额定电压、电流：2×10kV/15A；2×35kV/4.28A；

    2个10kV绕组可串可并，串联输出20kV；

2个35kV绕组可单独输出，也可串联后中间接地对称输出±35kV；

10kV绕组出线及高压尾端采用20kV套管输出，35kV采用35kV套管输出，侧面出线，方便平台装运及试验接线；

8)额定频率：50Hz（考虑要用于谐振等耐压试验，谐振频率最低从30Hz开始，因此选用额定频率50Hz，在低压绕组采用串联方式接线时，使用频率可从25Hz开始，半容量使用）

9)工作频率：30~300Hz

10)绝缘水平：

低压绕组对地：5kV/1min

高压绕组对地：1.2倍感应耐压/1min

11)局部放电量：额定电压下局部放电量≤10pC；

12)阻抗电压：≤5%

13)噪声水平：≤65dB

14)冷却方式：ONAN

15)允许连续运行时间：额定电压、额定电流下连续运行180min

16)额定温升（额定运行180min）：绕组温升小于65K，顶层油温升小于55K

17)绝缘耐热等级：A级

18)参考尺寸：1.25*1.4*1.9m

19)参考重量：3000kg

无局放补偿电抗器    UL-WJDK-350kVA/35kV          2台

1）单台技术参数如下

2）型号：WJDK－350/35；

3）额定电压：35kV；20kV；

4）电 感 量：6H；3H；

5）额定电流：10A；

6）额定电压下的局部放电量：≤10pC；

7）连续工作时间：额定电流下连续工作180min；

8）绝缘水平：1.2Un/1min；

9）温升：≤ 65K；

11）参考尺寸：Ø750*1100mm（含底座高度350mm）

12）参考重量：750kg

补偿电抗器结构：

1)电抗器设计为多饼式，油浸自冷式。

2)电抗器采用环氧树脂绝缘筒外壳，具有足够的电气、机械强度，必要的散热能力以及油热胀冷缩的裕度。电抗器配备可靠的起吊专用设施。外壳喷涂橘红色绝缘漆。

3)外壳上下盖板、上下法兰均采用不导磁或反磁性板，采用绝缘材料制作，电抗器配备可靠的起吊专用设施；

4)配置防涡流底座二只，高度350mm，考虑车载使用，防止涡流影响。

5)电抗器采用25#变压器油，工作时无变形渗漏

6)电抗器有承受其重量的专用起吊装置和运输时的固定措施，电抗器内部结构考虑在经过正常的铁路、公路运输后相互位置不变，紧固件不松动。

电抗器有符合国标的铭牌，铭牌用耐腐蚀材料制成，字样、符号清晰耐久，铭牌在设备正常运行时其安装位置明显可见，铭牌上有额定电压、电感、工作频率、重量等数据；

无局放电容分压器兼耦合电容器                            1台

1)额定电压：100kV

2)工作频率：30～300Hz

3)绝缘水平：110kV/1min

4)总体电容量：C1=300pF；C2=0.15μF。结构：C1为环氧筒外壳油纸绝缘结构电容器；C2选用温度系数、频率系数和C1相同的材料。

5)系统测量误差：≤±1.0%（50Hz频率下计量）

6)介质损耗：≤0.5%

7)分压比：1500：1

8)局部放电量：100kV电压下局部放电量≤10pC.

9)参考尺寸：180*180*750mm
10)参考重量：8kg
