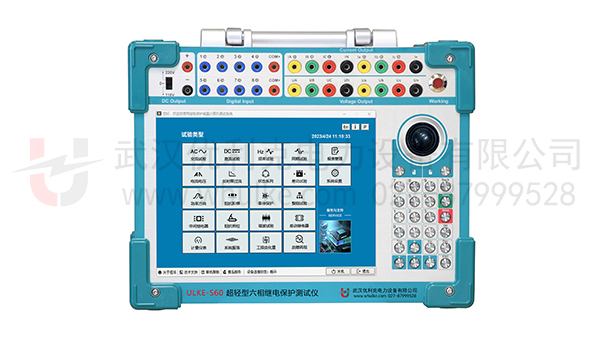

超轻型六相继电保护测试仪

产品简介

ULKE-S60微机继电保护测试仪又称六相微机继电保护测试仪及六相微机继电保护校验仪，六相微机继电保护测试仪是继电保护专用电力测试仪。六相微机继电保护测试仪具有6相电压6相电流输

出，适用于各种类型继电保护装置试验。六相微机继电保护测试仪每相电压可输出120V，每相电流30A，电流六并可输出180A。

ULKE-S60微机继电保护测试仪是武汉优利克电力设备有限公司在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，

充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。该六相微机继电保护测试仪采用高性能工控机作为控制微机，直接运行Windows操作系统，装置面板带有10.4

寸LED显示屏、触摸板鼠标和多功能键盘，不用外接鼠标或键盘就可直接使用。装置背板设有USB口、通信口等，可方便地进行数据存取、数据通信和进行软件升级等。该六相微机继电保护测试

仪在试验的全过程及试验结果均在LED显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。操作控制由触摸板和面板键盘进行。操作简单方便，只需简单的计算机知识，极易掌握。六相

微机继电保护测试仪是继保测试工作者得心应手的好工具。

技术参数

交流电流输出（有效值）	6*30A；0.1%±5mA
六相并联输出(有效值)	0-180A/六相同相位并联输出
每相最大输出功率	300VA
交流电压输出（有效值）	6*120V；0.2%±5mV
线电压输出（有效值）	0-240V
相电压/线电压输出功率	75VA/100VA
直流电流输出	6*±10A；0.2%±5mA
直流电压输出	6*±160A；0.2%±5mV
线电压输出幅值	0—±320V
相电压/线电压输出功率	90VA/180VA
开关量	输入8对；输出4对
时间测量	范围：1ms-9999S，精度1ms
频率范围	0-1000HZ，精度：0.001Hz
相位	0--360°，精度0.1°
谐波次数	2—20次
体积重量	长328 x 宽157 x 高250 mm³，约10Kg
供电电源	AC 220V±20%（47～63Hz）; DC 200～380 VDC
