10~220kV安全工器具综合试验装置

功能：

产品适用于所有与电力相关行业10KV～500KV验电器检测

特征：

验电器检测；直观准确

全国服务电话：153 7754 9268(同微信)/027-8799 9528

产品手册下载

产品简介

为贯彻实施《DLT 1476-2023电力安全工器具预防性试验规程》、《DLT 976-2017 带电作业工具、装置和设备预防性试验规程》、《国网(安监4)289-2014国家电网公司电力安全工器具管理规定》等相关试验试验规程，现将10~220kV安全工器具综合试验装置配置如下：

技术参数

仪器名称	技术参数

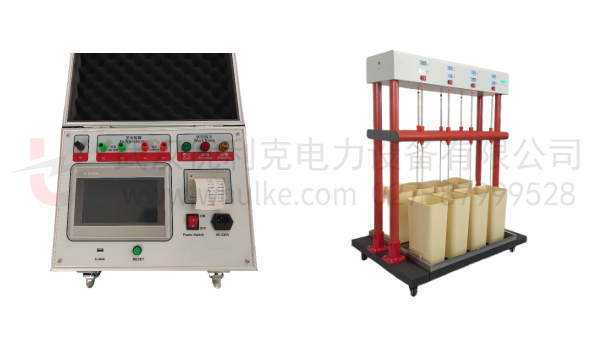

无线自动脱扣型绝缘靴手套测试装置	1.控制主机采用大屏幕彩色液晶全汉字显示，同屏显示8路绝缘靴（手套）的高压泄漏电流、试验电压、电流、计时时间等参数; 2.额定输出容量：5kVA; 3.电压测量误差：±1% ±3个字; 4.电流测量误差：±1% ±3个字; 5.多功能一体，涵盖：绝缘靴、绝缘手套、绝缘杆、验电器、绝缘服，绝缘垫、及其他扩展安全工器具试验检测界面; 6.重量：40kg 7.尺寸：1100×1000×1200mm
绝缘服（披肩）试验装置	本绝缘服测试台专门为绝缘服（披肩）等绝缘防护用品耐压试验特别设计。绝缘服等电极采用金属纤维混纺织物内衬阻燃海绵具制成，具有良好的导电性，和试品便于紧密结合同时避免了采用金属电极易于对试品产生划伤损坏。配备多种规格电极，可以进行绝缘衣、绝缘裤、绝缘披肩、绝缘套袖等多种防护用具的测试。 4.额定电压 :50kV,额定容量:5kVA,试验台面积:1200*1000 (mm)

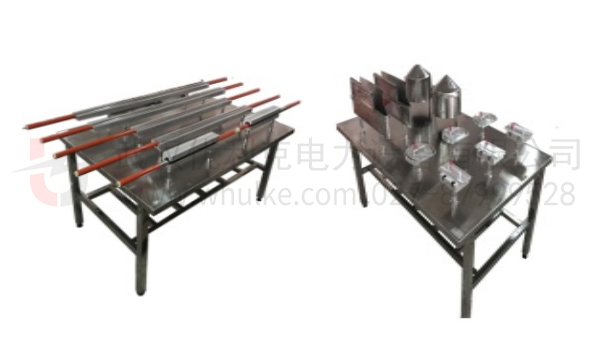

遮蔽罩，线管类试验电极	绝缘遮蔽罩试验电极是按照《DLT976-2017 带电作业工具、装置和设备预防性试验规程》的要求的基础上研制而成，本产品各项指标均符合国标的要求。可以按上述规程要求对绝缘遮蔽罩进行绝缘耐压试验，产品适用于所有与电力相关行业。 1.开口遮蔽罩、跳线管遮蔽罩电极。 2.开关遮蔽罩、瓷瓶遮蔽罩、杆顶罩、横担遮蔽罩电极 3.电极采用304不锈钢和质优导电布材料制成。 4.额定电压： 50kV 5.试验台面积： 11001000 ( mm）绝缘垫电极面积：600600（mm）

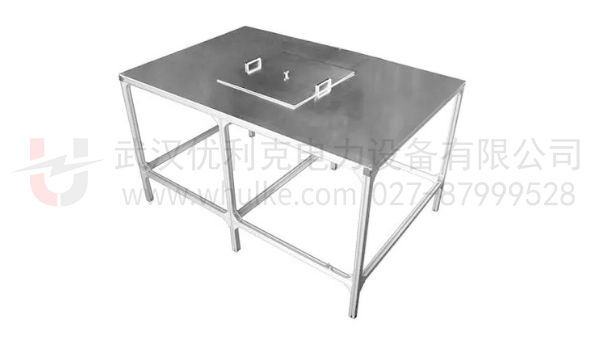

绝缘垫（毯）试验装置	绝缘横担试验装置的设计，依据DL/T976-2017《带电作业工具、装备和设备预防性试验规程》要求，对绝缘横担进行工频耐压试验。试验支架采用绝缘支架支撑杆，配合不锈钢导线及导电布电极绕达到良好接触的效果。技术参数：额定电压：100kV 试验长度：2米支架高度：2.5米
10-35kV绝缘梯试验装置	绝缘梯耐压试验支架的设计，依据DL/T976-2017《带电作业工具、装备和设备预防性试验规程》要求，对绝缘梯进行工频耐压试验。试验支架采用不锈钢做支撑电极，配合导电布电极包绕达到良好接触的效果。技术参数：额定电压：100kV 试验长度：任意支架高度：1米
15kVA/150kV试验变压器 10~35kV遥控型绝缘杆支架	1.绝缘杆支架适用于10~35kV绝缘杆整体试验或分段试验。 2.电极采用组合槽型导电泡绵，可以完全达到环抱接触效果。自锁开合结构便于装卸试品提高工作效率。 3.左侧电极接高压为固定式主电极，右侧为辅电极接地，辅助电极可以电动驱动向右展开或向左合并。 4.试验长度通过按钮或遥控器控制，便于准确调节耐压长度。 5.额定电压：100kV；工位数： 10
10-35kV遥控型验电器启动电压支架	1.绝缘绳测试支架用于绝缘绳类试品工频耐压试验。 2.测试支架采用手摇式绕绳，操作方便。 3.绝缘绳测试支架试验电级板采用高强耐高压复合绝缘板材，对大地采用高耐压绝缘杆作为支撑保证支架稳定性。 4.最大试验电压：110kV/0.5m，试验长度：500mm：试品长度：50米。 5.电极间距:400mm、500mm、600mm任意可调，支架总高：1.45米绕线方式：电动
10-35kV绝缘斗臂车试验水槽	1.功能满足DL/T1476-2015《安全工器具预防性试验规程》的要求； 2.具有绝缘斗臂车绝缘壁工频试验的功能； 3.配合高压泄漏电流表，具有实时读取泄漏电流数据的功能； 4.具有自动进水和排水功能。 5.抽水泵：20L/min 6.外观尺寸:1550mm1300mm1500mm 7.材质不锈钢内骨架加外喷塑铁皮 8.最高耐受电压：大于等于150kV
150kVA/500kV试验变压器电动升降绝缘杆支架	1.适用于110~220kV电压等级绝缘杆整体试验。 2.绝缘杆耐压支架采用圆形结构，一次可以进行8只绝缘杆的测试。下部接地环可以上下电动移动调节试验长度。 3.试验支架总高度3.8米，顶部均压环直径1.75米，耐压长度0.7~2.2米，可以进行整根绝缘杆测试。 4.下部采用接地电极环，直径1.6米，支架本体采用引拔棒将顶部均压环和可移动底座形成固定框架。 5.试验长度通过按钮或遥控器控制，便于准确调节耐压长度。 6.额定电压：500kV；工位数： 8
66-220kV验电器试验支架	1.高压电极为球形，接地电极为环形结构。接地电极固定、高压电极既可以通过无线遥控也可以通过面板按键控制向左右移动。 2.测试支架具有标尺刻度，调节距离直观准确。 3.技术参数：电压等级：66~500kV 环电极直径：1050mm 验电器中心距地面高度：A型：2500mm 测试工位： 1

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
